Membuat Layout PCB Rangkaian Kunci Elektronik

Membuat Layout PCB Rangkaian Kunci Elektronik

1.Buka file Schematic rangkaian kunci elektronik yang telah dibuat sebelumnya.

2.Cek ERC(Electrical Rules Check) klik menu file pilih report lalu piih item ERC maka akan tampil dialog Setup Elektrical Rules Check.

3.Jika ingin mengedit Setup, pilih report options, output options, net identifier scope, dan connected pin sesuai dengan keinginan kita. Lalu klik ok.

4.Maka akan tampil ERC dalam format text di notepad. Apabila tidak  ada kesalahan maka tampil gambarnya dan akan ditampilkan setelah error report.  Pada saat mencoba ERC dari rangkaian kunci mengapa dapat terjadi kesalahan, kita bisalihat laporannya dengan cek kembali Schematicnya sampai tidak ada lagi laporan error.

5.Sebelum membuat netlist isi terlebih dahulu footpointnya, klik dua kali pada setiap komponen yang ada pada rangkaian kunci secara bergantian, lalu pada kolom footpoint ubah sesuai dengan footpointnya masing-masing.

6. Create Netlist untuk membuat netlisnya kli menu fie kemudian pilih create netlist sehingga       akan tampil kotak dialog netlist creation.

7. Selanjutnya klik tombol OK maka protel secara otomatis akan membuka notepad yang langsung memuat file netlisnya. Kemudian simpan hasil pembuatan netlist ini dikarenakan untuk membuat PCB secara auto dibutuhkan netlist yang di-load dari pembuatan ini.



8. Kemudian buka apliksai PCB, lalu klik menu file-new  untuk membuat lembar kerja baru.


9. LOAD NETLIST ini digunakan untuk membuat PCB dengan cara mengabil rangkaian yang telah dibuat di Schematic. Klik menu netlist pilih Load, sehingga akan tampil kotak diaog Load Netlist File Name, klik nama file yang telah di simpan. Lalu klik OK.



10. Selanjutnya, maka akan muncul kotak dialog SETUP NETLIST LOAD lalu klik tombol OK

.

11. Pada setiap kotak dialog Netlist Load Status klik tombol OK.

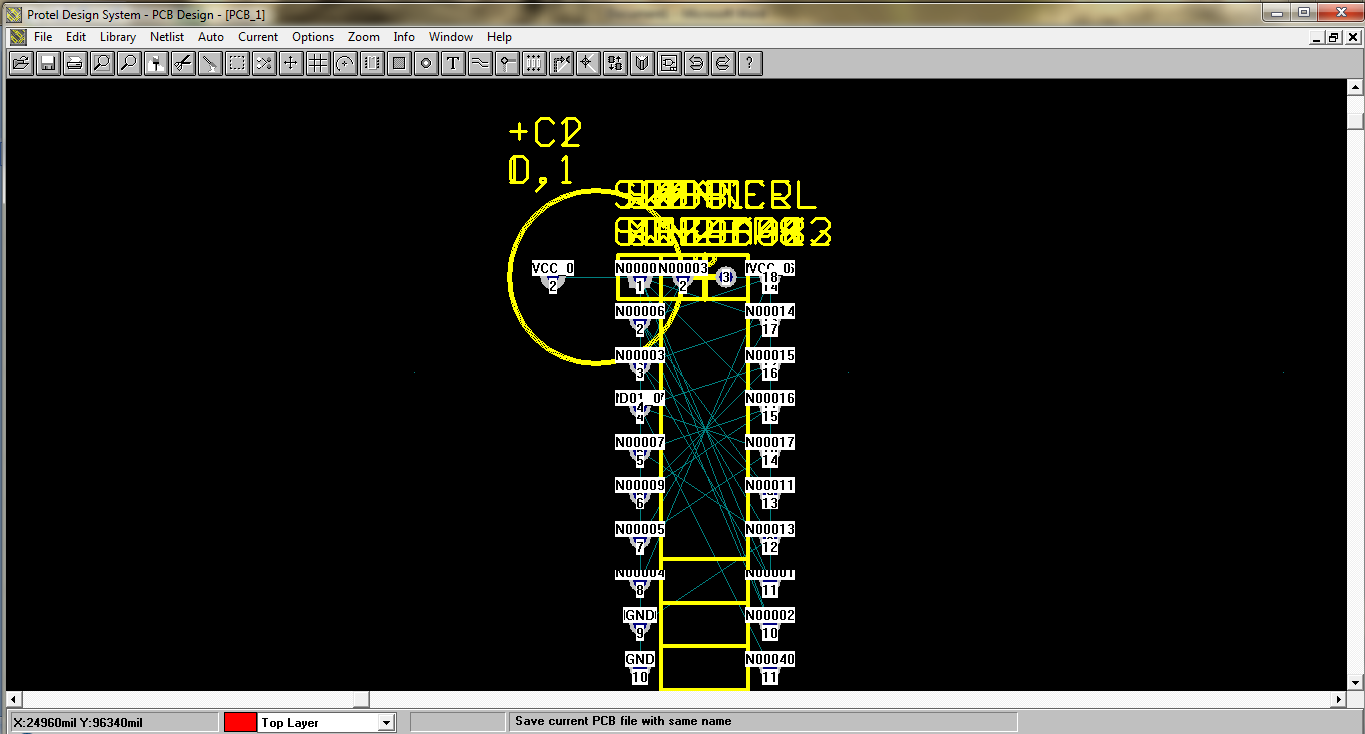

12. Maka akan muncul Layout PCB rangkaian kunci. Rangkaian tersebut belum teratur maka akan diatur terlebih dahulu,.

13. Buat kotak jalur track menggeliligi komponen yang telah di Load dengan Layer Keep Out Layer. Untuk menggubah layer klik menu Current>Layer>pilih Keep Out Layer atau ubah layer pada kolom dibawah lembar kerja.

14. Klik menu Auto>Auto Place untuk menyusun rangkaian secara otomatis.



15. Lalu klik menu Auto>Auto Route>connection untuk membuat track. Klik satu persatu kabel hijau yang saling berhubungan tersebut, sehingga berubah track yang lebih rapid an teratur secara otomatis.

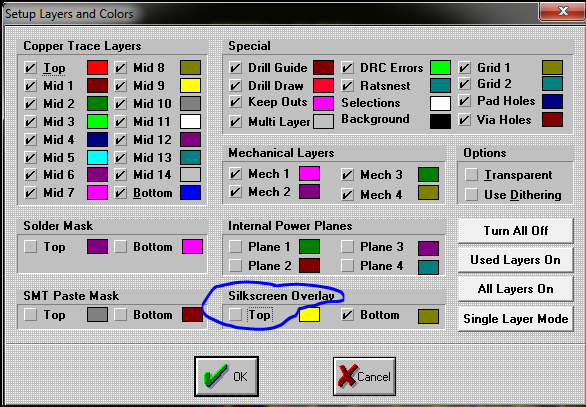

16. Untuk menyembunyikan komponen klik menu Options>Layers lalu uncheck pada Top Silkscreen Overlay.

17. Maka komponen akan tersembunyikan dan yang terlihat hanya track nya saja.



18. Untuk menggubah ketebalan track, klik dua kali salah satu track tersebut lalu ubah 30 mil pada kolom Width, kemudian klik tombol Global.



19. Maka rangkaian kunci tersebut selesai dibuatkan Layout PCB nya dengan track 30 mil.
