Gambar Teknik: Hubungan antara Beberapa Sheet

HubunganAntaraBeberapa Sheet

Assalammualaikumwr.wb....

   Pada bagian ini, kita akan mengelola proyek dengan menghubungkan antara beberapa sheet sehingga menjadi suatu proyek yang utuh.

1.  Buka aplikasi Schematic Editor yang telah membuka file Pulsa1.sch, Pulsa2.sch, Detik1.sch, Menit1.sch, Jam1.sch, danCompar.sch.

2. Pindah kesheet Proyek.sch, kemudian buat Sheet Symbol sebanyak 5 buah.

3. Buka kotak dialog Sheet Symbol (klik dua kali pada Sheet Symbol), kemudian beri nama dari masing-masing sheet.

4. Kemudian buat Sheet Entry di dalam Sheet Symbol.

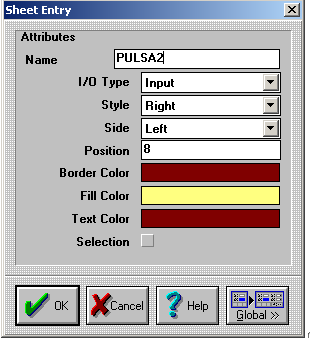

5.   Lalu, klik dua kali untuk membuka kotak dialog Sheet Entry.
  Sheet Symbol Detik1.sch
         Name diisi S7
        I/O Type diisi Output
        Style diisi Right

Sheet Symbol Menit1.sch :
    Sheet Entry S7 :

·                    Name diisiS7

·                    I/O Type diisiInput

·                   Style diisiRight

     Sheet Entry Pulsa2 :

· Name diisiPulsa2

·   I/O Type diisiInput

·    Style diisiRight

Sheet Entry M[1..8] :

·  Name diisiM[1.8]

·   I/O Type diisiOutput

·   Style diisiRight

 Sheet Symbol Jam1.sch :
    Sheet Entry M[1..8] :
            Name diisi M[1..8]
           I/O Type diisi Input
           Style diisi Right

 Sheet Entry Pulsa2 :

     Name diisi Pulsa2
     I/O Type diisi Input
          Style diisi Right

Sheet Entry J[1..8] :

   Name diisi J[1..8]

  I/O Type diisi Output

  Style diisi Right

Sheet Symbol Pulsa2.sch :

  Name diisi Pulsa2

   I/O Type diisi Output

   Style diisi Right

Sheet Symbol Compar.sch :
   Sheet Entry M[1..8] :
           Name diisi M[1..8]
           I/O Type diisi Input

      Style diisi Right

Sheet Entry J[1..8] :

    Name diisi J[1..8]
      I/O Type diisi Input

   Style diisi Right

Hubungkan masing-masing Sheet Entry di dalam Sheet Symbol  sesuai dengan nama Sheet Entry

  6. Klik Rebuild pada box Project Manager sehingga akan tampak hubungan dari proyek.

Selesaiiiiiii..................................!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Untuk mendownloadnya klik disini DOWNLOAD
