Gambar Teknik: Membuat Komponen Library



Menambah Komponen Pada Library Editor

1.      Buka Library Editor melalui menu START>>All Program>>Advanced Schematic>>Library Editor.

2.      Buka File NS-03.lib pada Library, maka akan muncul komponen.



3.      Klik menu File pilih New untuk menambahkan komponen yang kita inginkan, klik menu Component lalu pilih New Component, atau klik icon    pda Library Tools.

4.      Klik icon    pada Library Tools untuk menggambar papan IC.

5.      Klik icon    pada box IEEE. Letakkan symbol tersebut pada papan IC bagian atas tengah. Untuk mengubah posisi tekan Space Bar lalu klik dua kali pada mouse untuk mengatur ukuran.

6.      Beri Pins pada gambar dengan cara klik icon    atau klik menu Place>>Pins.

7.      Letakkan Pins pada kaki kanan dan kiri papan IC masing-masing 9 Pins.

8.      Untuk mengubah atribut Pins(Name dan Number) klik dua kali Pins, maka akan muncul box seperti berikut.

9.      Kemudian ubah nama dan nomor sesuai kebutuhan.

10.  Beri keterangan MM74C922 pada gambar dengan cara klik icon    pada Library Tools.

11.  Kemudian ubah pilihan pada Electrical Type sebagai berikut:

·         Bagian Input: Y1-Y4, X1-X4, dan Output Enable (OE).

·         Bagian Output: Data output A-D, Data Available (DA).

·         Bagian Passive: Oscillator (OSC), Kaybounce Mask (KBM).

·         Bagian Power: VCC, Ground(GND).

12.  Kelompokkan kaki-kaki komponen seperti gambar berikut.



13.  Sembunyikan kaki nomor 9(GND)dan kaki nomor 18(VCC) dengan cara klik dua kali pada Pins klk pada bagian Hidden.

14.  Kemudian isi kotak dialog Decription.

·         Default Designator diisi dengan U? untuk tanda komponen IC.

·         Foot Print 1 diisi dengan DP18

·         Klik Update Schematic.

Selesai…………………………………………!

Bahasa rakitan: Membuat Karakter ASCII EXTENDED

ASCII EXTENDED

         Kode ASCII adalah kode yang melambangkan suatu karakter baik berupa huruf,angka, maupun simbol-simbol grafik. Misalkan angka "1" akan dilambangkan dengan kode ASCII 49. Untuk kode ASCII ini bisa anda lihat pada lampiran.

APA ITU KODE EXTENDED?

         Kode ASCII telah menyediakan sebanyak 256 karakter dengan beberapa karakter kontrol, misalnya #10 untuk pindah baris dan #13 untuk Enter yang akan menggerakkan kursor kesamping kiri. Tetapi fungsi yang telah disediakan ini tidak mampu untuk menampilkan ataupun mendeteksi tombol fungsi misalnya F1, F2, F3 dan Home. Tombol kombisasi juga tidak dapat dideteksi oleh karakter ASCII , misalnya penekan tombol shif disertai tombol F1, penekanan Ctrl disertai tombol Home, dan lain-lain. Penekanan terhadap tombol-tombol fungsi dan tombol kombinasi akan menghasilkan kode ASCII 0<nil>. Karena alasan diatas maka diciptakanlah suatu kode yang dinamakan sebagai kode EXTENDED. Kode Extended ini dapat mendeteksi penekanan terhadap tombol-tombol fungsi maupun tombol kombinasi. Untuk kode extended bisa anda lihat pada lampiran.

Berikut adalah langkah-langkahnya:

1.Buka Tasm 1.4 yang telah kita install terlebih dahulu, kemudian ketikan

   cd\ lalu enter,

   cd\ 1ca\asm  lalu  enter

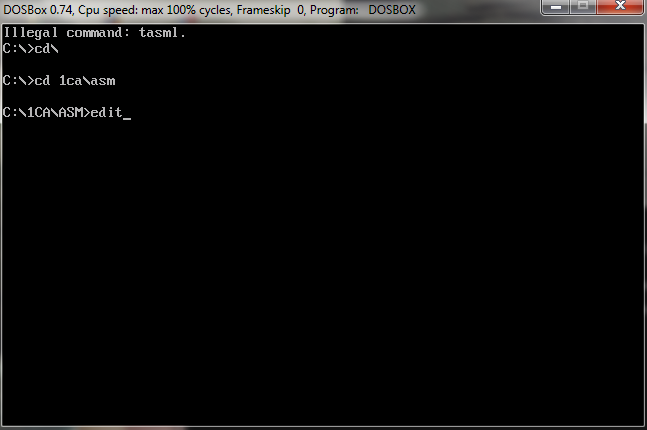

2.Kemudian tambahkan edit.

  C:\1CA\ASM>edit

3.Kemudian akan muncul tampilan layar berwarna biru.

 Pada layar biru kemudian ketikan seperti berikut..

Setelah selesai kemudian simpan dengan pilih file-save dan simpan  dengan nama  ascii.asm.

4.Buka kembali dosbox berwarna hitam, setelah  itu jalankan program tersebut dengan Tasm. ketikan  tasm ascii.asm (enter).

Kemudian cetak dengan Tlink.

   tlink/t ascii ( enter )

   ascii  ( enter )

Kemudian akan muncul seperti di bawah ini.

SELESAI………………………………..!



  wassalammualikum wr.wb..................
